Страна: Украина
- Код товара: 31201
Изготовление под заказ
- Cрок производства до 14 календарных дней
-
Цена : 0.00 грн грн. с НДС /
грн. с НДСВсе цены актуальны

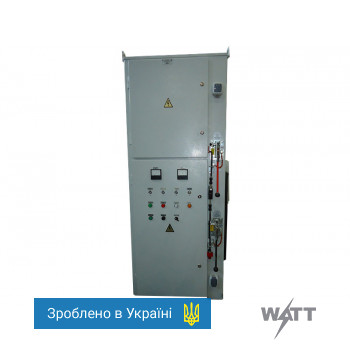

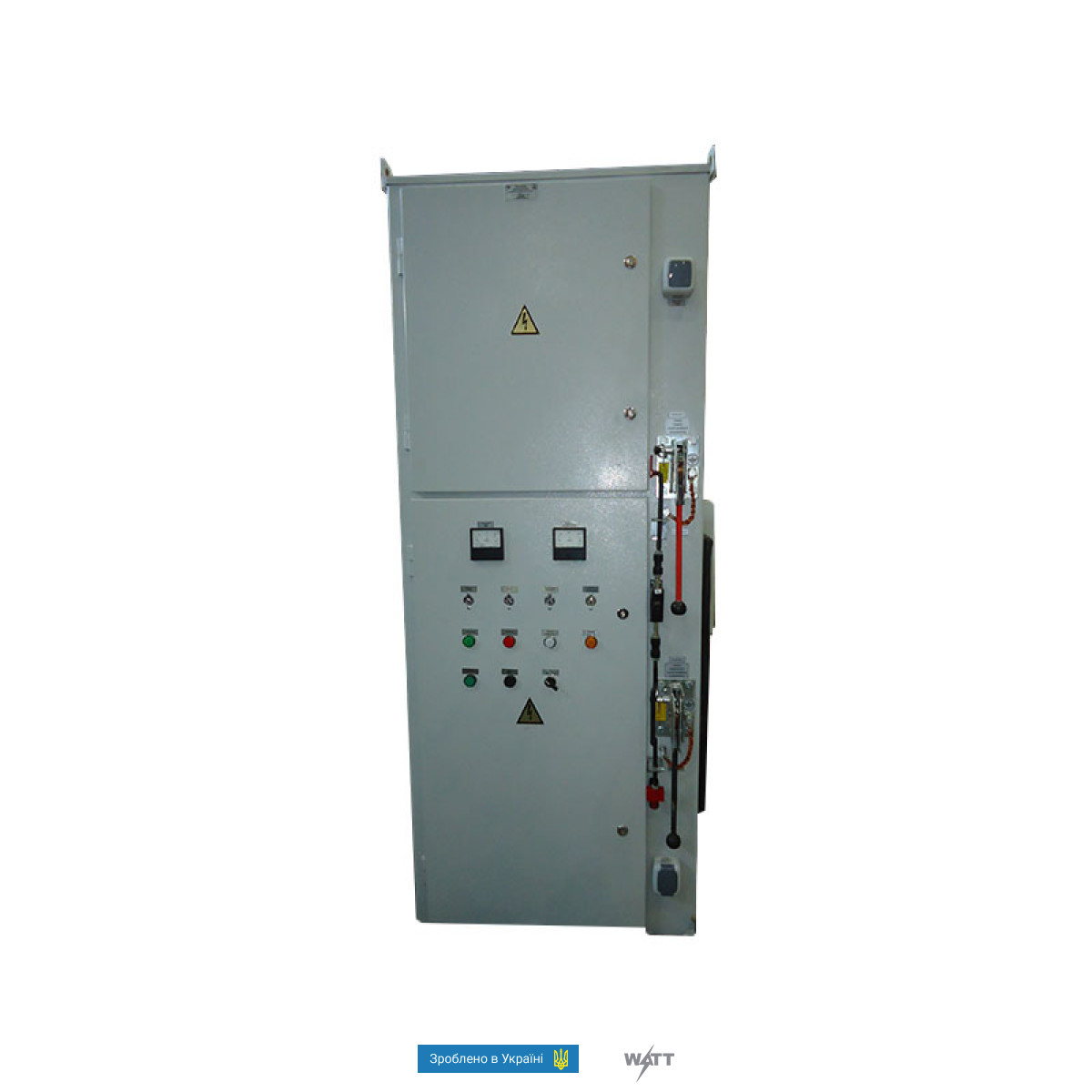

Комплектные распределительные устройства серии 2КВЭ-6 предназначены для установки на поворотной платформе в закрытом неотапливаемом кузове карьерных экскаваторов и служат для приема и распределения электроэнергии трехфазного переменного тока напряжением 6 Кв частотой 50 и 60 Гц.
Область применения
В карьерных распределительных сетях с изолированной нейтралью, а также для защиты электропотребителей при перегрузках и коротких замыканиях, для оперативного включения электрических цепей управления.
Условия установки и эксплуатации
КРУ серии 2КВЭ-6 по климатическому исполнению и условиям эксплуатации соответствуют категории УХЛ2 по ГОСТ 15150-69, при этом высота размещения распределительного устройства над уровнем моря не более 1000 м. окружающая среда невзрывоопасная, содержание коррозионно-активных элементов по ГОСТ 15150-69 для| атмосферы типа 11, запыленность окружающего воздуха до 10 мг/м3.
2КВЭ-6 устанавливаются на поворотной платформе в закрытом неотапливаемом кузове карьерных экскаваторов и работают в продолжительном режиме при периодическом обслуживании. Шкафы могут подвергаться тряске, соответствующей нормальной работе экскаватора, крену и дифференту до 15 градусов.
Особенности конструкции

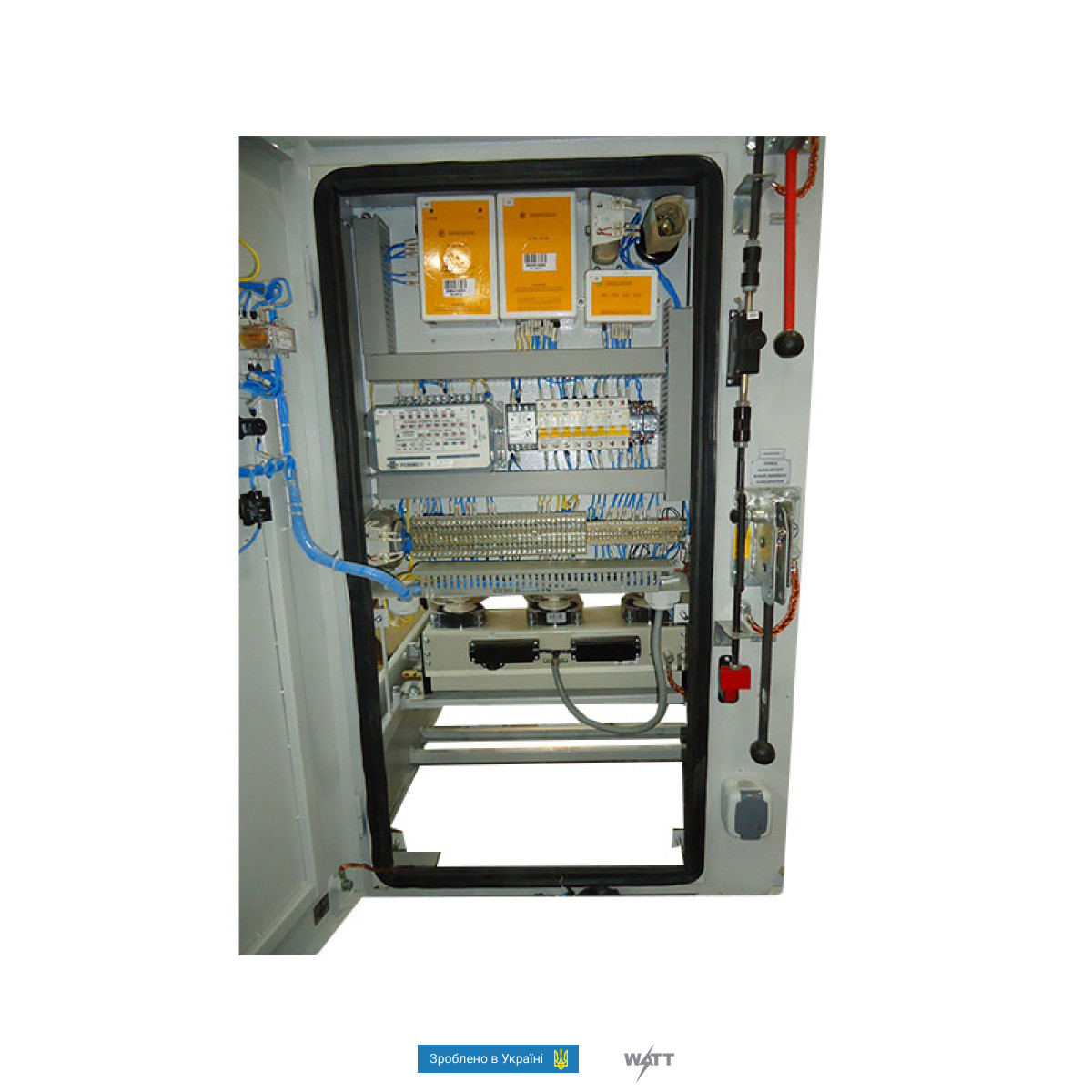

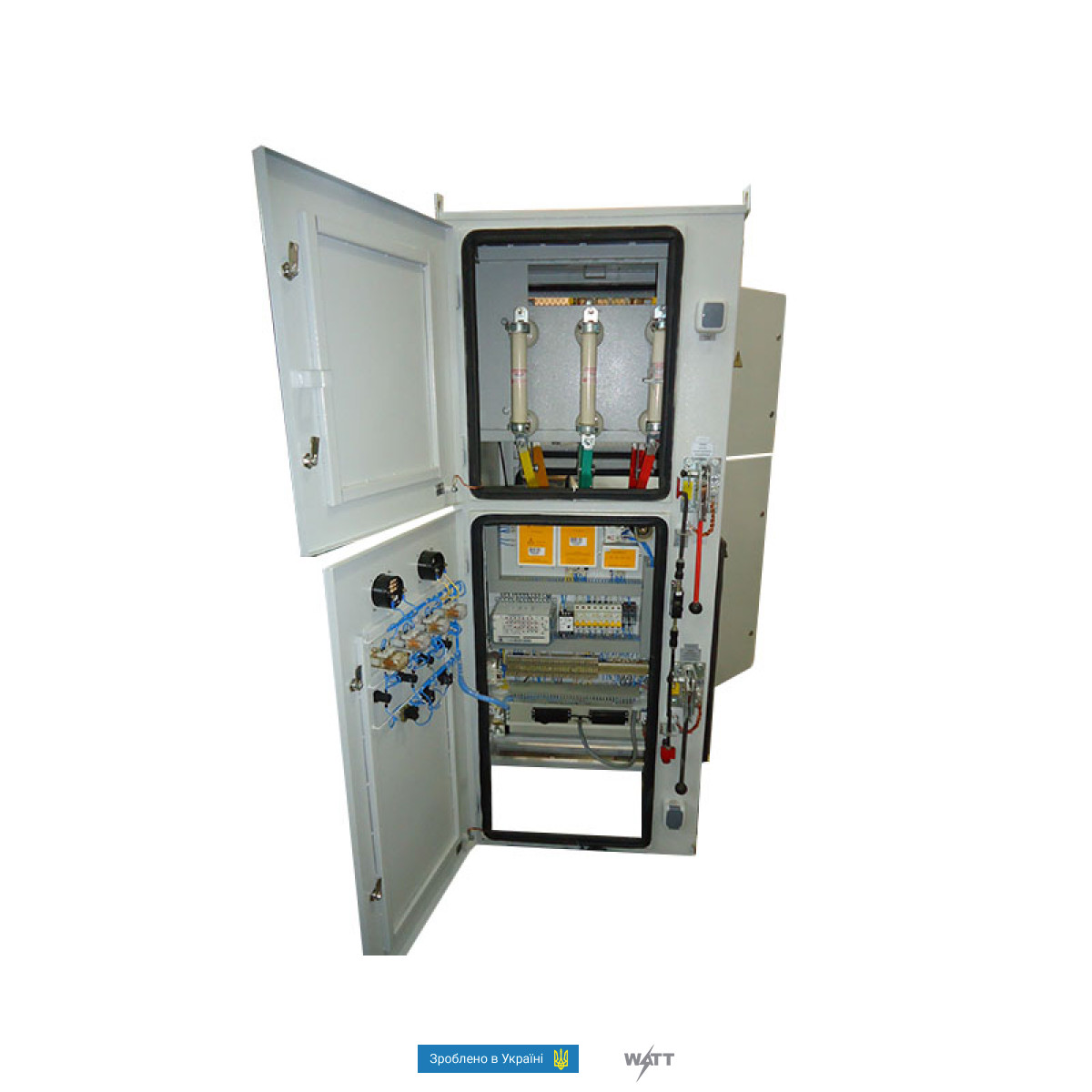

КРУ серии 2КВЭ-6 - комплектное распределительное устройство 6 кВ внутренней установки поворотной платформы экскаватора с комбинированной изоляцией, двухстороннего обслуживания, в металлической оболочке с четырьмя отсеками: отсек предохранителей, отсек разъединителя, отсек трансформаторов тока и высоковольтного выключателя, отсек релейной защиты и автоматики (РЗА). Шкаф имеет сварную конструкцию и состоит из опорного пояса, вертикальных и горизонтальных рам, боковых и задних стенок, которые составляют каркас шкафа.

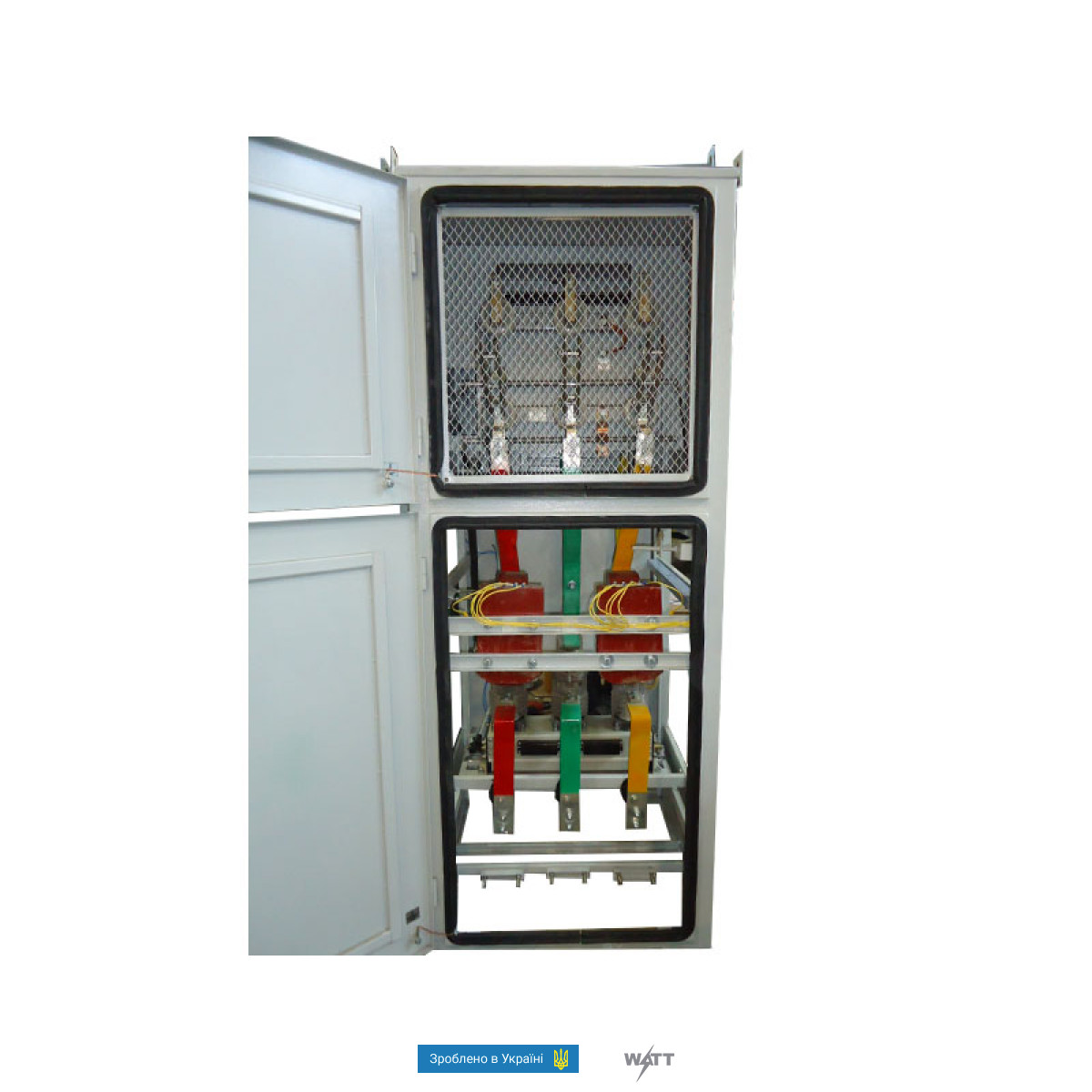

В середине высоковольтного распределительного шкафа 2КВЭ-6 расположена аппаратура главных и вторичных цепей:
- высоковольтный выключатель;
- разъединитель с заземляющими ножами;

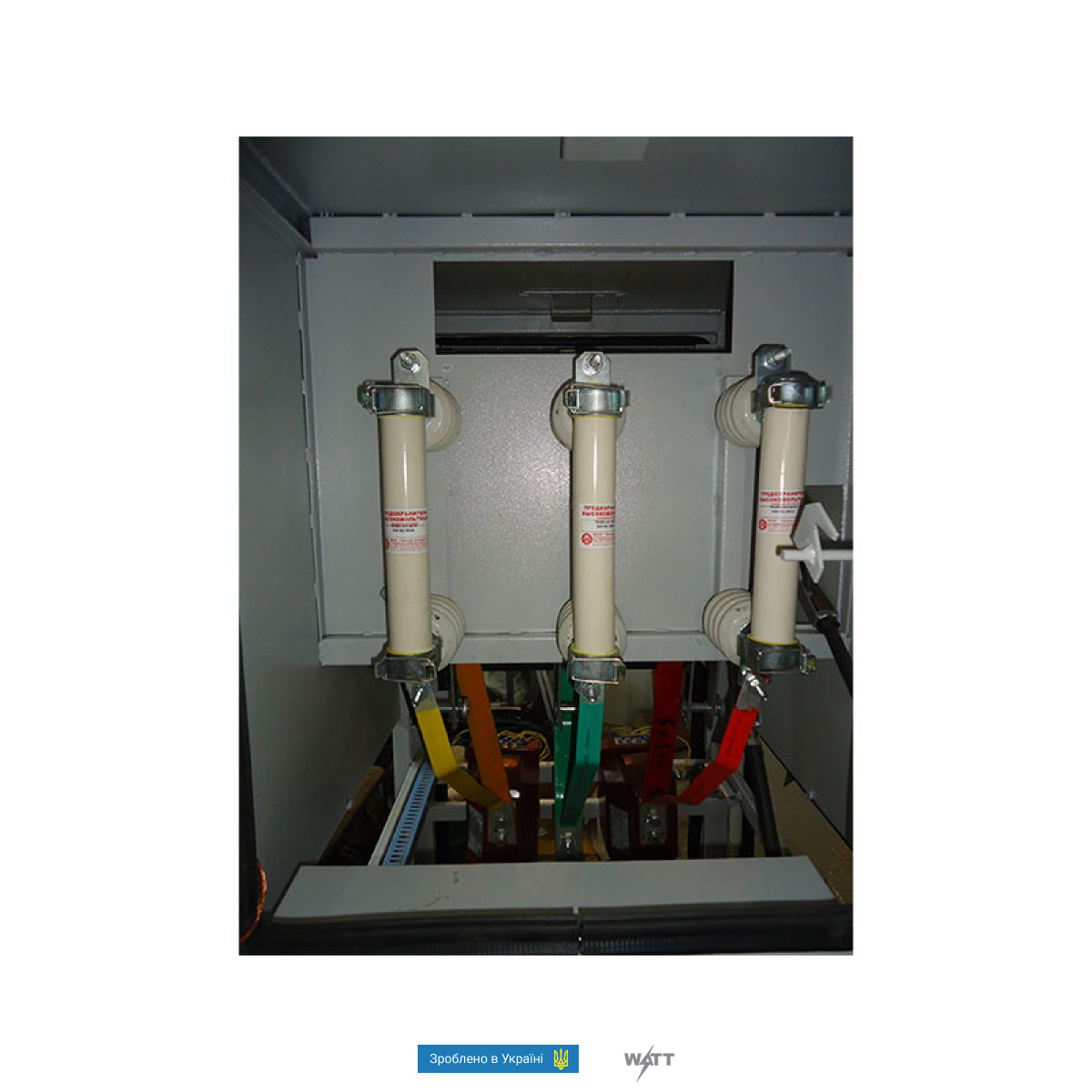

- предохранитель токоограничивающий;
- трансформаторы тока;
- ограничитель перенапряжения.

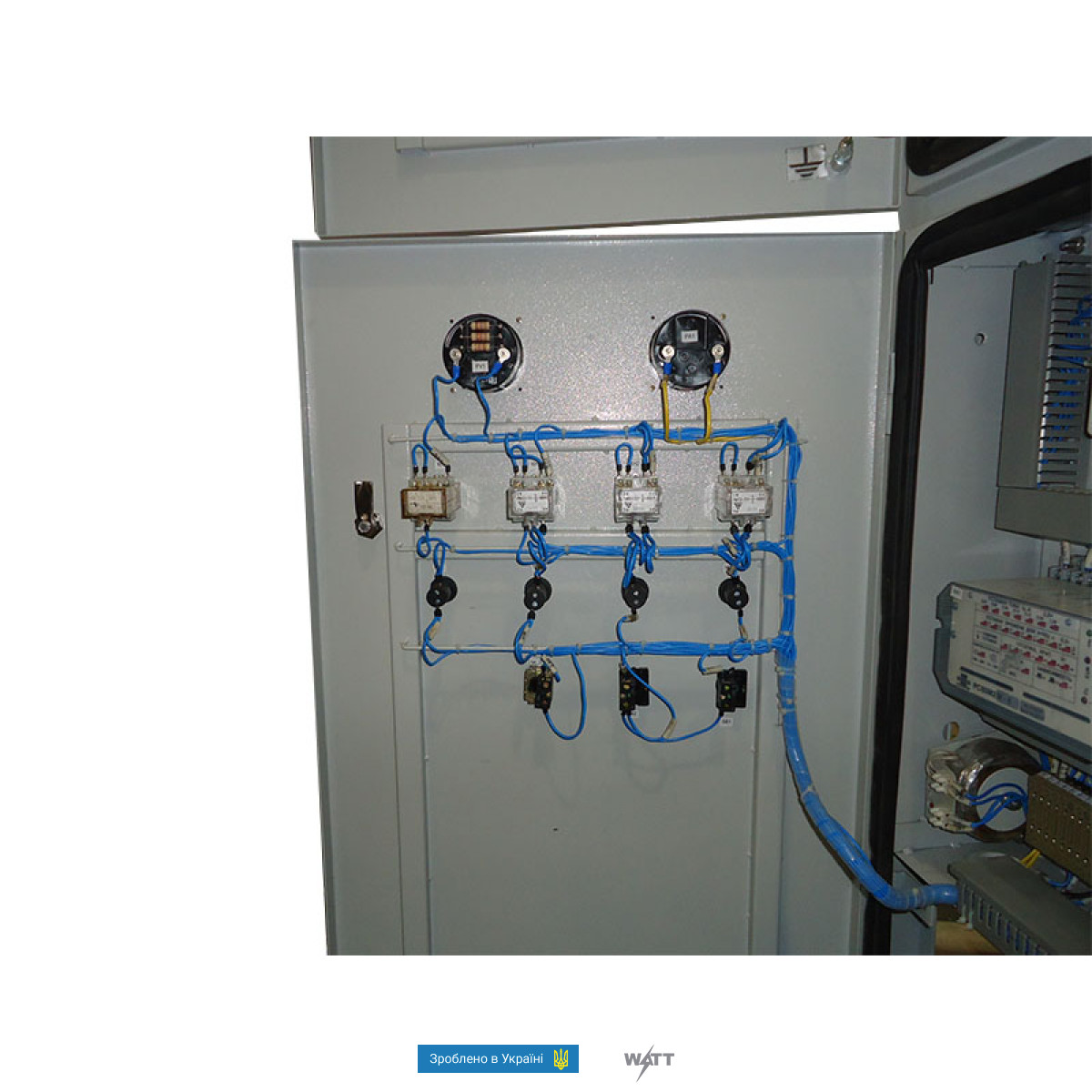

Доступ к предохранителям возможен через проем, который закрывает дверь, блокированную с разъединителем и выключателем. Доступ к отсеку РЗА возможен при открытой двери, а непосредственно к высоковольтному выключателю через дверь. Боковые проемы шкафов закрыты съемными крышками на спецвинтах. Верхний и нижний, задние проемы закрыты дверями.
В шкафу есть все необходимые блокировки: блокировка разъединителя с выключателем, блокировка двери, блокировка разъединителя.
В качестве высоковольтного коммутационного аппарата устанавливается вакуумный выключатель, обеспечивающий надежное включение и выключение высоковольтных цепей шкафа и присоединенных потребителей.
По желанию Заказчика возможно изготовление шкафа с техническим или с коммерческим учетом электроэнергии. Также в шкафу предусмотрено место для установки подогревателей, которые устанавливаются по желанию Заказчика.
Соответствие
В части требований безопасности шкафы соответствуют ГОСТ 22789-94, а также “ПУЭ “Правилам технической эксплуатации электроустановок потребителя", “СНИГГ, ДСТУ 3335- 96, требованиям пожарной безопасности.
КРУ серии 2КВЭ-6 соответствуют требованиям ТУ У 31.2-30557359-002:2010.
Формулирование заказа:
При заказе необходимо заполнить опросной лист (см. приложение 2.3).
Пример записи КРУ серии 2КВЭ-6:
2КВЭ-6(1)-630-10-УХЛ2 ТУ У 31.2-30557359-002:2010
Шкаф обеспечивает:
- оперативное местное включение и отключение;
- оперативное дистанционное включение и отключение;
- оперативное ручное включение и отключение;
- отключение отходящих присоединений для производства осмотра и ремонта;
- защиту от токов короткого замыкания;
- защиту от перегрузки;*
- защиту минимального напряжения;*
- контроль величины тока в силовых цепях;
- сигнализацию о положении выключателя;
- сигнализацию о срабатывании защит;
- взаимодействие с технологическими блокировками.
* устанавливается по требованию Заказчика.
Номинальное рабочее напряжение, кВ: 6
Наибольшее рабочее напряжение, кВ: 7,2
Род тока: переменный
Частота,Гц: 50
Номинальный ток главных цепей, А: 630, 1000
Номинальный ток отключения, А: 10: 20
Ток термической стойкости в течении 3с, кА: 20
Ток электродинамической стойкости, кА: 20
Испытательное напряжение промышленной частоты, Кв, одноминутное: - шкафа: 32
- цепи вторичной коммутации: 2
Коммутационная износостойкость циклов:
- при номинальном токе, "B-tn-O": 50000
- при номинальном токе отключения, "ВО": 100
Ток холостого хода трансформатора собственных нужд, разрываемым разъединителем, А: 1
Полное время отключения выключателя, с: 0,14
Уровень изоляции по ГОСТ 1516.1-76: Нормальная
Вид изоляции: Воздушная
Наличие изоляции токоведущих шин: Не изолированные
Вид линейных высоковольтных соединений: Кабельные
Степень защиты по ГОСТ 14254-80: IP32
Наличие выдвижных элементов: Без выдвижных элементов
Вид управления: Дистанционное, местное
Габаритные размеры и масса КРУ серии 2КВЭ-6
Габаритные размеры, не более, мм (без установки трансформатора напряжения):
Ширина, мм: 750
Высота, мм: 1950
Глубина, мм: 915
Масса, не более, кг: 460
При установке трансформатора напряжения высота составляет 2500 мм
Примечание: также возможно изготовление КРУ серии 2КВЭ-6 по габаритным размерам Заказчика.
Схема главных цепей выполнена в двух вариантах:
1. Питание двигателя экскаватора и трансформатора напряжения 6/0.23Кв с РВ;
2. Питание двигателя экскаватора и трансформатора напряжения 6/0.23Кв с РВЗ.
| Характеристики | |
| Глубина, мм | 915 |
| Ед. измерения | шт |
| Наибольшее рабочее напряжение, кВ | 7,2 |
| ТУ | У 31.2-30557359-002:2010 |
| Высота, мм | 1950 |
| Ширина, мм | 750 |
| Вес | 460,00 |
| Степень защиты по ГОСТ 1425480 | IP32 |
| Климатическое исполнение по ГОСТ 1515069 | У3 |
| Покрытие | полимерное порошковое покрытие |
| Гарантия, мес | 12 |
