Страна: Украина
- Код товара: 40514
Изготовление под заказ
- Cрок производства до 14 календарных дней
-
Цена : 0.00 грн грн. с НДС /
грн. с НДСВсе цены актуальны
2КТПГС мощностью 250...1000 кВА предназначены для приема, преобразования, распределения электрической энергии трехфазного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.
2КТПГС предназначены для применения в сельских электрических сетях, отдельных населённых пунктах, а также на небольших промышленных объектах.
2КТПГС по климатическим условиям эксплуатации соответствуют исполнению по ГОСТ 15150-69, при этом:
- Высота над уровнем моря - не более 2000 м;
- Окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов химических производств в концентрации, разрушающей металлы и изоляцию.
В состав изделия входят:
1. Отсек РУНН
2. Отсек РУВН
3. Отсек трансформатора.
По желанию заказчика возможно изготовление воздушного ввода.
К изделию прилагается эксплуатационная документация.
По согласованию с заказчиком допускается поставка изделия без трансформатора.
Устройство и работа 2КТПГС

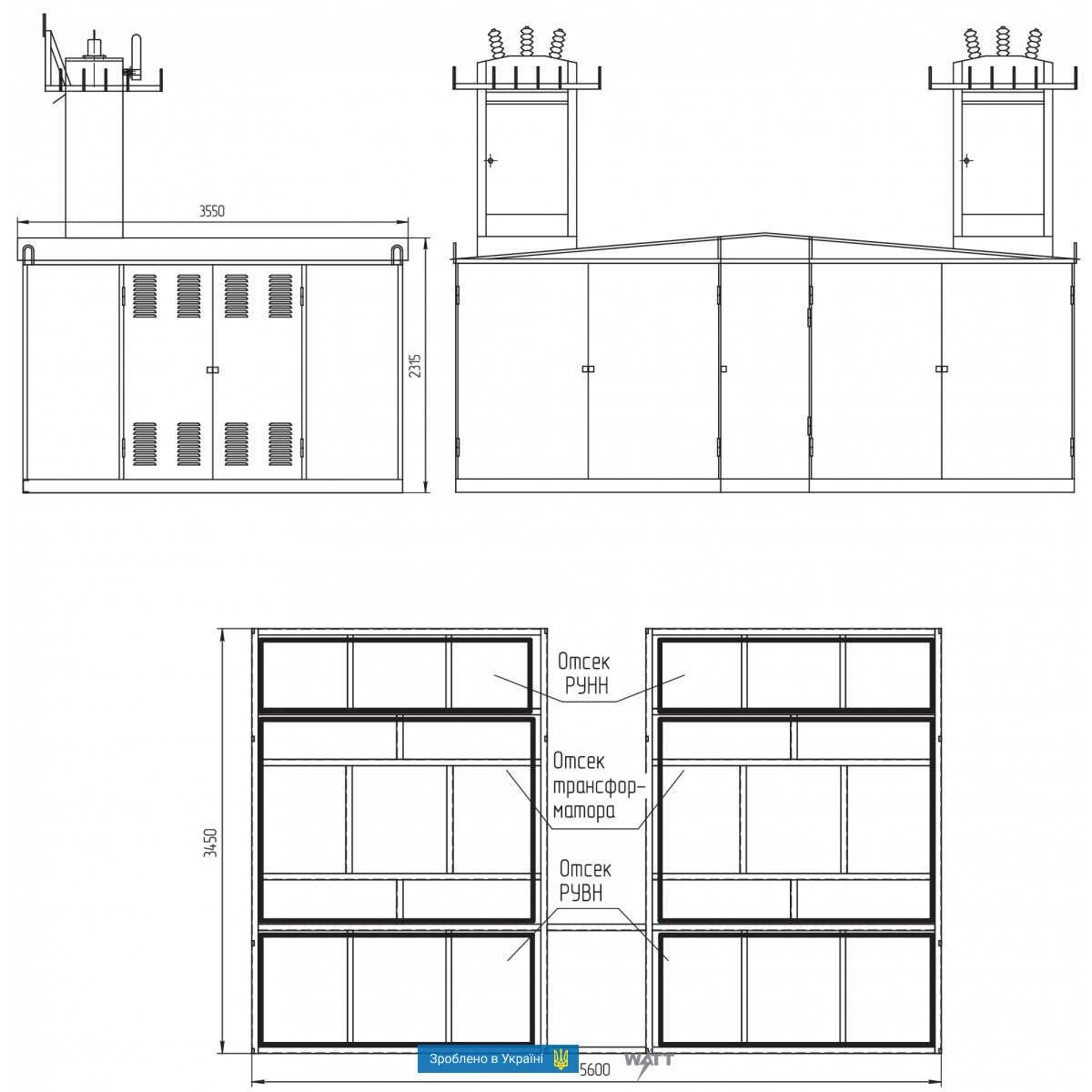

2КТПГС состоит из двух секций. Каждая из секций состоит из отсека РУВН, отсека РУНН и отсека трансформатора, которые выполнены на одной раме. Отсеки отделены друг от друга перегородками.
Конструкция 2КТПГС выполнена из стальных профилей и обшивки из листового материала, обеспечивающих их механическую прочность, защиту от действия климатических факторов элементов электромонтажа и встроенных аппаратов с учетом их климатического исполнения и категории размещения, а также требования по безопасному обслуживанию и эксплуатации. Внутри РУВН предусматривается освещение.
При работе 2КТПГС обеспечивает прием, преобразование и распределение электрической энергии. Кроме отходящих линий потребителей производственного назначения, в 2КТПГС по желанию заказчика, могут быть предусмотрены линии наружного освещения. 2КТПГС работает в продолжительном режиме при периодическом обслуживании.
Примечание
1. В соответствии с требованиями технических условий на автоматические выключатели ток нагрузки должен быть снижен при повышении температуры окружающего воздуха выше 25°С. Зависимость тока нагрузки от температуры окружающего воздуха указывается в эксплуатационной документации на выключатели.
2. Наличие линий уличного освещения, цепей управления линиями уличного освещения и измерение напряжений на вводе НН для КТП мощностью до 400 кВА с воздушным вводом - по заказу.
Линии уличного освещения и цепи управления линиями уличного освещения для КТП мощностью 400,630 кВА с кабельным вводом - отсутствуют.
* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.
Номинальный ток тепловых расцепителей автоматических выключателей отходящих линий:
250 кВА: 1x80,1x100,1x160,1x250 А;
400 кВА: 2x100,2x160, 2x250 А;
630 кВА: 4x100, 2x160,2x400 А;
1000 кВА: 2x100, 2x160,4x400 А.
Защита: от токов короткого замыкания
Защита: от перегрузки
Учёт электроэнергии: активной на вводе НН
Цепи управления: линиями уличного освещения
Измерение напряжений: на вводе НН
| Характеристики | |
| Ед. измерения | шт |
| Единица для отчетов | шт |
| Мощность, кВА | 400 |
| Тип ввода | воздушный |
| ТУ | У 31.2-30557359-002:2010 |
| Высота, мм | 4368 |
| Длина, мм | 3550 |
| Ширина, мм | 5750 |
| Вес | 500,00 |
| Климатическое исполнение по ГОСТ 1515069 | У1 |
| Покрытие | полимерное порошковое покрытие |
| Гарантия, мес | 12 |
