КТПГС 630/10/0,4-У1 Комплектная трансформаторная подстанция для городских сетей с учетом по стороне

Страна: Украина

Код товара: 40411
Изготовление под заказ
Cрок производства до 14 календарных дней

Цена : 0.00 грн грн. с НДС /
грн. с НДС
Все цены актуальны

Кол-во

- +

КТПГС мощностью 250...1000 кВА предназначены для приема, преобразования, распределения электрической энергии трехфазного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.

КТПГС предназначены для применения в сельских электрических сетях, отдельных населённых пунктах, а также на небольших промышленных объектах.

КТПГС по климатическим условиям эксплуатации соответствуют исполнению по ГОСТ 15150-69, при этом:

- Высота над уровнем моря - не более 2000 м;

- Окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов химических производств в концентрации, разрушающей металлы и изоляцию.

В состав изделия входят:

1. Отсек РУНН

2. Отсек РУВН

3. Отсек трансформатора.

По желанию заказчика возможно изготовление воздушного ввода.

К изделию прилагается эксплуатационная документация.

По согласованию с заказчиком допускается поставка изделия без трансформатора.

Устройство и работа КТПГС

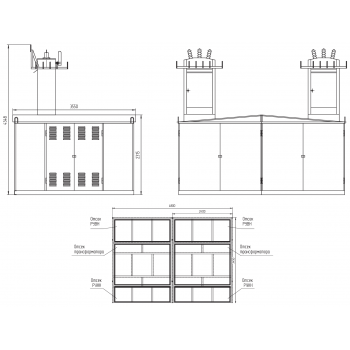

КТПГС состоит из отсека РУВН, отсека РУНН и отсека трансформатора, которые выполнены на одной раме. Отсеки отделены друг от друга перегородками.

Конструкция КТПГС выполнена из стальных профилей и обшивки из листового материала, обеспечивающих их механическую прочность, защиту от действия климатических факторов элементов электромонтажа и встроенных аппаратов с учетом их климатического исполнения и категории размещения, а также требования по безопасному обслуживанию и эксплуатации. Внутри РУВН предусматривается освещение.

При работе КТПГС обеспечивает прием, преобразование и распределение электрической энергии. Кроме отходящих линий потребителей производственного назначения, в КТПГС по желанию заказчика, могут быть предусмотрены линии наружного освещения. КТПГС работает в продолжительном режиме при периодическом обслуживании.

Примечание

1. В соответствии с требованиями технических условий на автоматические выключатели ток нагрузки должен быть снижен при повышении температуры окружающего воздуха выше 25°С. Зависимость тока нагрузки от температуры окружающего воздуха указывается в эксплуатационной документации на выключатели.

2. Наличие линий уличного освещения, цепей управления линиями уличного освещения и измерение напряжений на вводе НН для КТП мощностью до 400 кВА с воздушным вводом - по заказу.

Линии уличного освещения и цепи управления линиями уличного освещения для КТП мощностью 400,630 кВА с кабельным вводом - отсутствуют.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.

Номинальный ток тепловых расцепителей автоматических выключателей отходящих линий:
250 кВА: 1x80,1x100,1x160,1x250 А;
400 кВА: 2x100,2x160, 2x250 А;
630 кВА: 4x100, 2x160,2x400 А;
1000 кВА: 2x100, 2x160,4x400 А.
Защита: от токов короткого замыкания
Защита: от перегрузки
Учёт электроэнергии: активной на вводе НН
Цепи управления: линиями уличного освещения
Измерение напряжений: на вводе НН

Характеристики
Ед. измерения	шт
Единица для отчетов	шт
Мощность, кВА	600
Тип ввода	кабельный
ТУ	У 31.2-30557359-002:2010
Высота, мм	2315
Длина, мм	4250
Ширина, мм	2550
Вес	500,00
Климатическое исполнение по ГОСТ 1515069	У1
Покрытие	полимерное порошковое покрытие
Гарантия, мес	12
