КТПО 4/6(10)/0,23-У1 Комплектная трансформаторная подстанция однофазная

Страна: Украина

Код товара: 41001
Изготовление под заказ
Cрок производства до 14 календарных дней

Цена : 0.00 грн грн. с НДС /
грн. с НДС
Все цены актуальны

Кол-во

- +

Подстанции трансформаторные комплектные однофазные КТПО мощностью 4 и 10 кВ А, напряжением ВН 6 или 10 кВ напряжением НН 0,23 кВ предназначены для приема, преобразования и распределения электрической энергии однофазного переменного тока частотой 50 Г ц.

КТПО предназначены для применения в схемах электроснабжения железнодорожных электрических сетей и для электроснабжения небольших объектов в районах с умеренным климатом:

• высота над уровнем моря до 1000 м;

• температура окружающего воздуха от минус 40 до плюс 40°С, (эпизодически от минус 45°С до плюс 45°С);

• отсутствие резких толчков, сильной тряски и вибрации;

• окружающая среда невзрывоопасная, не содержащая пыли в количестве, нарушающих работу КТПО, а также агрессивных газов и паров в концентрациях, разрушающий металлы и изоляцию.

Устройство и работа КТПО

Высоковольтный ввод - воздушный, отводы отходящих линий - кабельные.

На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице. По заказу потребителя на отходящих линиях устанавливаются предохранители.

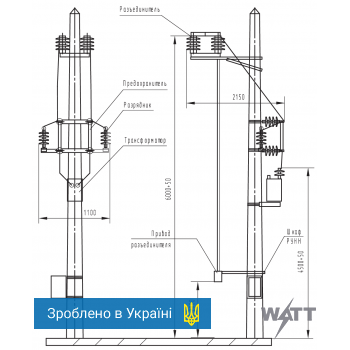

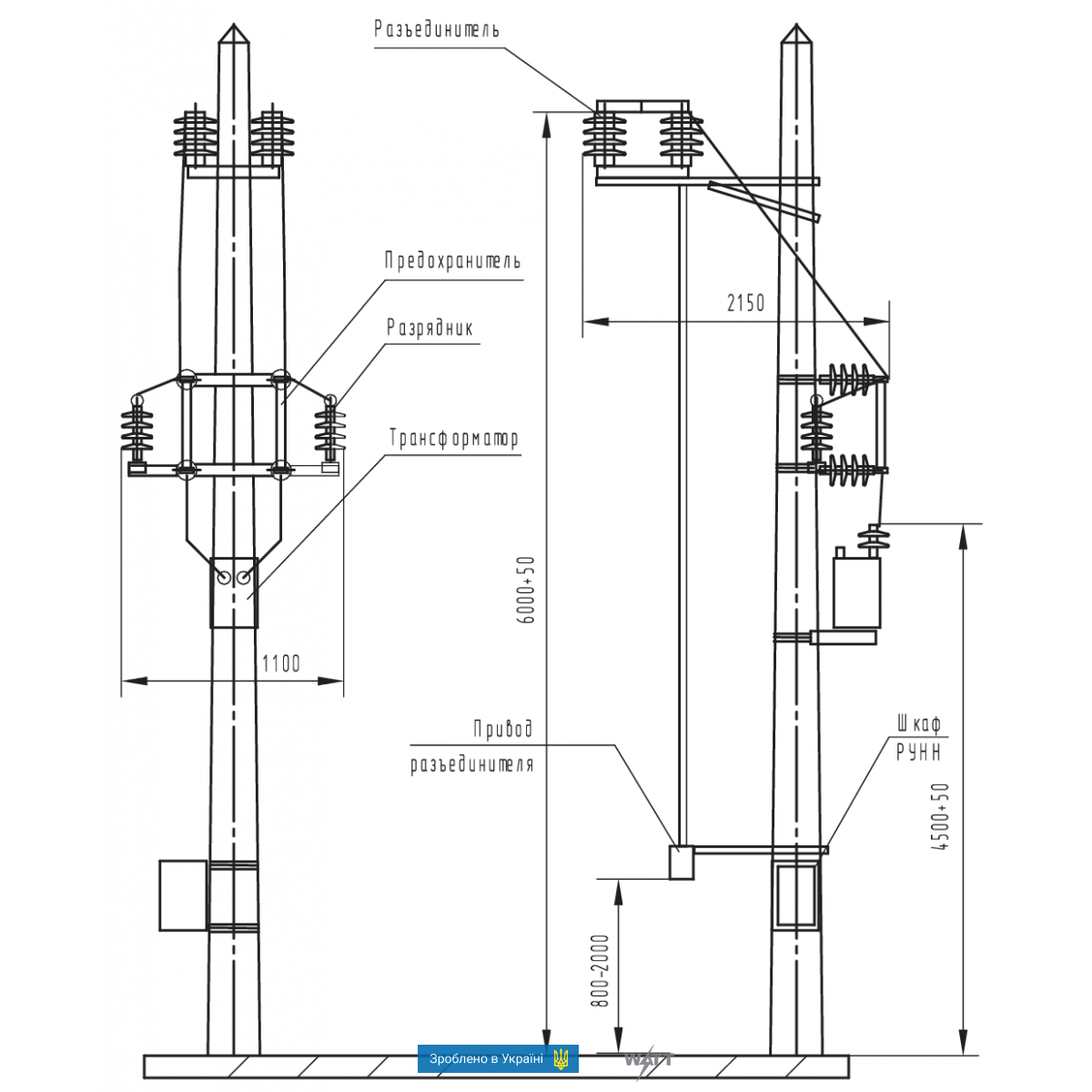

В комплект поставки КТП входят разъединитель ВН, высоковольтные предохранители, разрядники, силовой трансформатор и шкаф РУНН.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.

Номинальная мощность трансформатора: 4 / 10 кВА;
Напряжение ВН: 6; 10 В;
Напряжение НН: 0,23 В;
Род тока: переменный;
Частота: 50 Гц;
Число отходящих линий: 2;
Номинальный ток отходящих линий главной цепи: 25 / 50 А;
Номинальный ток отходящих линий уличного освещения: 10 А;
* Время протекания тока термической стойкости в соответствии с
время-токовой характеристикой защитных аппаратов
(предохранителей, автоматических выключателей)

Номинальный ток тепловых расцепителей автоматических выключателей отходящих линий:
4 кВА: 2x16 А;
10 кВА: 2x25 А.
Защита: от токов короткого замыкания
Защита: от перегрузки
Учёт электроэнергии: активной на вводе НН
Цепи управления: линиями уличного освещения
Измерение напряжений: на вводе НН

Характеристики
Ввод 106, кВ	воздушный
Вывод 023, кВ	кабельный
Ед. измерения	шт
Единица для отчетов	шт
Мощность, кВА	4
ТУ	У 31.2-30557359-002:2010
Высота, мм	6000
Длина, мм	1100
Ширина, мм	2150
Вес	500,00
Климатическое исполнение по ГОСТ 1515069	У1
Покрытие	полимерное порошковое покрытие
Гарантия, мес	12
