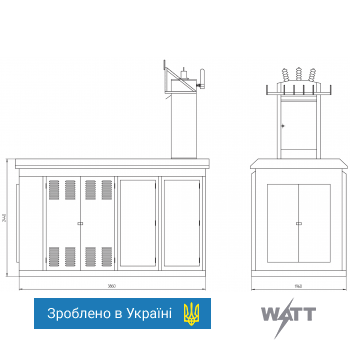

КТПУВ 25/6(10)/0,4-У1 с воздушным вводом Комплектная трансформаторная подстанция с учетом по стороне

Страна: Украина

Код товара: 40610
Изготовление под заказ
Cрок производства до 14 календарных дней

Цена : 0.00 грн грн. с НДС /
грн. с НДС
Все цены актуальны

Кол-во

- +

Комплектная трансформаторная подстанция предназначена для приема, преобразования и распределения электрической энергии трехфазного тока частотой 50 и 60 Гц и напряжением 6, 10/0,4 с воздушным и кабельным вводом вводом с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.

Предназначены для применения в сетях сельскохозяйственного назначения и других объектов соответствующей мощности, аналогичных по условиям электроснабжения.

КТП предназначены для работы на открытом воздухе при следующих условиях:

• высота над уровнем моря до 1000 м

• температура окружающей среды от -60 до +40 °С

• тип атмосферы II-III по ГОСТ 15150-69

• климатические районы по ветру и гололеду I-III, по снеговой нагрузке IV согласно СНиП 2.01.07-85

• КТПП соответствуют требованиям ГОСТ 14695-90, а применяемые в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75

К изделию прилагается эксплуатационная документация.

Подстанция КТП комплектуется силовым трансформатором, мощность и класс напряжения которого соответствует обозначению КТП.

По согласованию с заказчиком допускается поставка изделия без трансформатора.

Устройство и работа КТПУВ

КТП состоит из блока УВН и шкафа РУНН, которые установлены на одной раме и соединены между собой болтами.

Шкаф РУНН представляет собой шкаф с аппаратурой подключения отходящих линий. Составные части КТПУВ представляют собой прочную металлоконструкцию, обеспечивающую защиту от воздействия климатических факторов на элементы электромонтажа и встроенные аппараты, а также условия для безопасного обслуживания и эксплуатации.

При работе КТПУВ обеспечивает прием, преобразование и распределение электрической энергии. Кроме отходящих линий потребителей производственного назначения в КТПУВ предусмотрены линии наружного освещения. Для расширения возможности КТПУВ в ее конструкции предусмотрены вывод воздушных и кабельных отходящих линий. КТПУВ работает в продолжительном режиме при периодическом обслуживании.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.

Номинальный ток тепловых расцепителей автоматических выключателей отходящих линий:
25 кВА: 2x31,5 А;
40 кВА: 1x31,5, 1x40 А;
63 кВА: 2x40, 1x63 А;
100 кВА: 1x40,1x80, 1x100 А;
160 кВА: 1x80,1x100,1x160 А;
250 кВА: 1x80,1x100,1x160,1x250 А;
400 кВА: 2x100,2x160, 2x250 А;
630 кВА: 4x100, 2x160,2x400 А;
1000 кВА: 2x100, 2x160,4x400 А.
Защита: от токов короткого замыкания
Защита: от перегрузки
Учёт электроэнергии: активной на вводе НН
Цепи управления: линиями уличного освещения
Измерение напряжений: на вводе НН

Характеристики
Ед. измерения	шт
Единица для отчетов	шт
Мощность, кВА	25
Тип ввода	воздушный
ТУ	У 31.2-30557359-002:2010
Высота, мм	4500
Длина, мм	4000
Ширина, мм	2100
Вес	500,00
Климатическое исполнение по ГОСТ 1515069	У1
Покрытие	полимерное порошковое покрытие
Гарантия, мес	12
