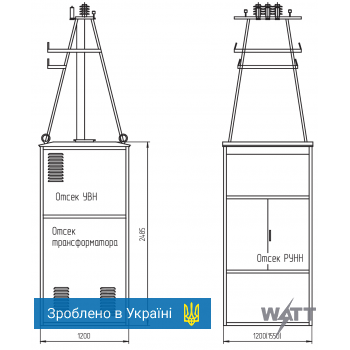

КТПМГ 25/10(6)/0,4-У1 с воздушным вводом Комплектная трансформаторная подстанция малогабаритная

Страна: Украина

Код товара: 40708
Изготовление под заказ
Cрок производства до 14 календарных дней

Цена : 0.00 грн грн. с НДС /
грн. с НДС
Все цены актуальны

Кол-во

- +

Подстанции трансформаторные комплектные малогабаритные мощностью 25...400 кВ А, напряжением 6 или 10 кВ напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения.

КТПМГ предназначены для работы на открытом воздухе при следующих условиях:

• высота над уровнем моря до 1000 м

• тип атмосферы II-III по ГОСТ 15150-69

• климатические районы по ветру и гололеду I-III, по снеговой нагрузке IV согласно СНиП 2.01.07-85

• КТПМГ соответствуют требованиям ГОСТ 14695-90, а применяемые в них КРУ — ГОСТ 14693-90, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75

К изделию прилагается эксплуатационная документация.

Ввод и выводы с КТПМГ - кабельные или воздушные. В КТПМГ предусмотрен учет электроэнергии, линия уличного освещения, включаемая автоматически по сигналу встроенного реле. На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице.

В комплект поставки КТПМГ входят шкафы УВН и РУНН, силовой трансформатор. Ток термической стойкости на стороне ВН в течение 1с - 5,0кА. Ток электродинамической стойкости на стороне ВН -12,5 кА.

* Внешний вид, габариты, электрические схемы могут быть изменены по желанию заказчика.

Номинальный ток тепловых расцепителей автоматических выключателей отходящих линий:
25 кВА: 2x31,5 А;
40 кВА: 1x31,5, 1x40 А;
63 кВА: 2x40, 1x63 А;
100 кВА: 1x40,1x80, 1x100 А;
160 кВА: 1x80,1x100,1x160 А;
250 кВА: 1x80,1x100,1x160,1x250 А;
400 кВА: 2x100,2x160, 2x250 А.
Защита: от токов короткого замыкания
Защита: от перегрузки
Учёт электроэнергии: активной на вводе НН
Цепи управления: линиями уличного освещения
Измерение напряжений: на вводе НН

Характеристики
Ед. измерения	шт
Единица для отчетов	шт
Мощность, кВА	25
Тип ввода	воздушный
ТУ	У 31.2-30557359-002:2010
Высота, мм	2485
Длина, мм	1200
Ширина, мм	1200
Вес	500,00
Климатическое исполнение по ГОСТ 1515069	У1
Покрытие	полимерное порошковое покрытие
Гарантия, мес	12
