Страна: Украина
- Код товара: 13209
Изготовление под заказ
- Cрок производства до 14 календарных дней

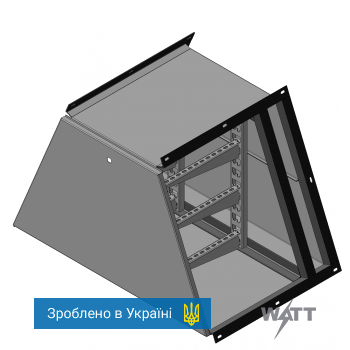

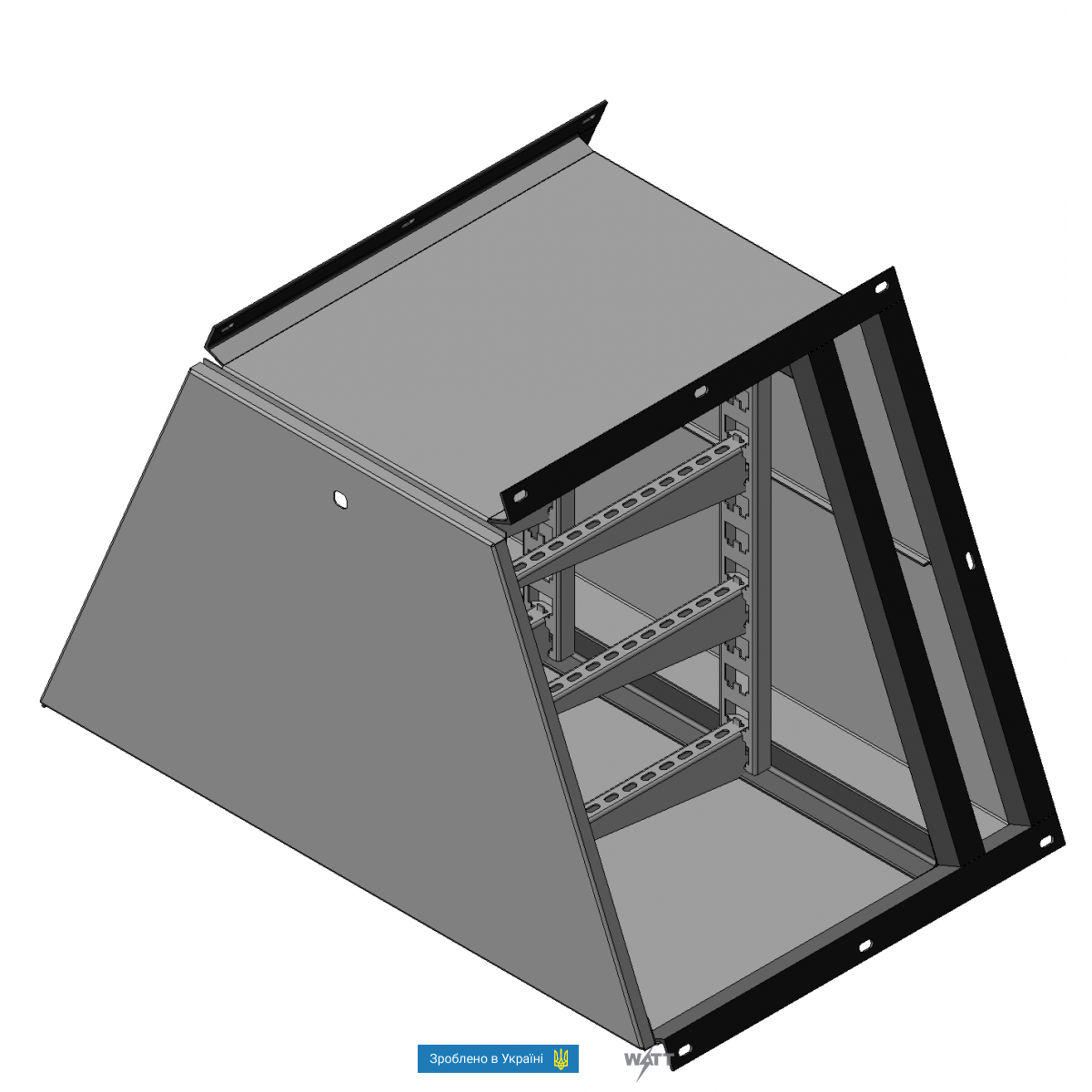

Короб угловой с поворотом вверх на 45° серии ККБ-УВ, предназначается для перехода с горизонтальной кабельной трассы на вертикальную с учетом поворота вверх на 45°.
-
Цена : 0.00 грн грн. с НДС /
грн. с НДСВсе цены актуальны
Применяются для прокладки силовых и совместно силовых и контрольных кабелей по площадкам обслуживания, фермам, колоннам и стенам под перекрытиями внутри зданий и сооружений, а также на открытом воздухе по специальным и технологическим эстакадам и другим опорным конструкциям.
Кабельные трассы набираются из секций коробов, марки и характеристики которых приведены в таблице. Крепление коробов к опорным конструкциям производится за стыковочную обойму с помощью болтового или сварного соединения. Стыковка секций коробов выполняется при помощи болтовых или сварных соединений.
Блочный короб представляет собой раму, окруженную стальными листами, которые часто называют «кожухом» или «обшивкой», толщина которых составляет: 1,2 мм | 1,5 мм | 2 мм – в зависимости от требований заказчика. Внутренняя часть короба содержит стойки, на которые смонтированы съемные кабельные полки для непосредственной прокладки кабелей. Доступ к кабелям обеспечивается дверью, которая фиксируется в закрытом положении замками.
| Характеристики | |
| Допускаемая нагрузка вне здания при пролете 6, мН | 1440 |
| Допускаемая нагрузка внутри зданий при пролете 3, мН | 2200 |
| Допускаемая нагрузка внутри зданий при пролете 6, мН | 1600 |
| Ед. измерения | шт |
| Количество консолей на стойке, шт | 5 |
| Количество стоек, шт | 2 |
| Тип консоли | К1163 |
| ТУ | У 31.2-30557359-003:2010 |
| Высота Н, мм | 950 |
| Ширина В, мм | 600 |
| Вес | 85,00 |
| Климатическое исполнение по ГОСТ 1515069 | УТ1,5 |
| Покрытие | оцинкованная сталь |
| Гарантия, мес | 12 |
