Ящики изготавливаются одностороннего обслуживания и предназначены для установки на промышленных, общественных, коммунально-бытовых и других объектах третьей категории (для ЯУР) и второй категории (ЯУРП) энергоснабжения.
Номинальный режим работы ящиков - продолжительный.
Ящики поставляются в комплекте со счетчиками электрической энергии (поверенными и готовыми к эксплуатации).

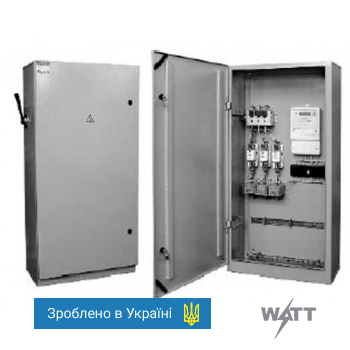

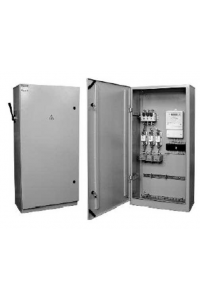

Конструкция
Устройства изготавливаются напольного исполнения. Состоят из оболочки каркасной конструкции, с боков и сверху закрытой съемными пластинами. Дверь запирается замками.

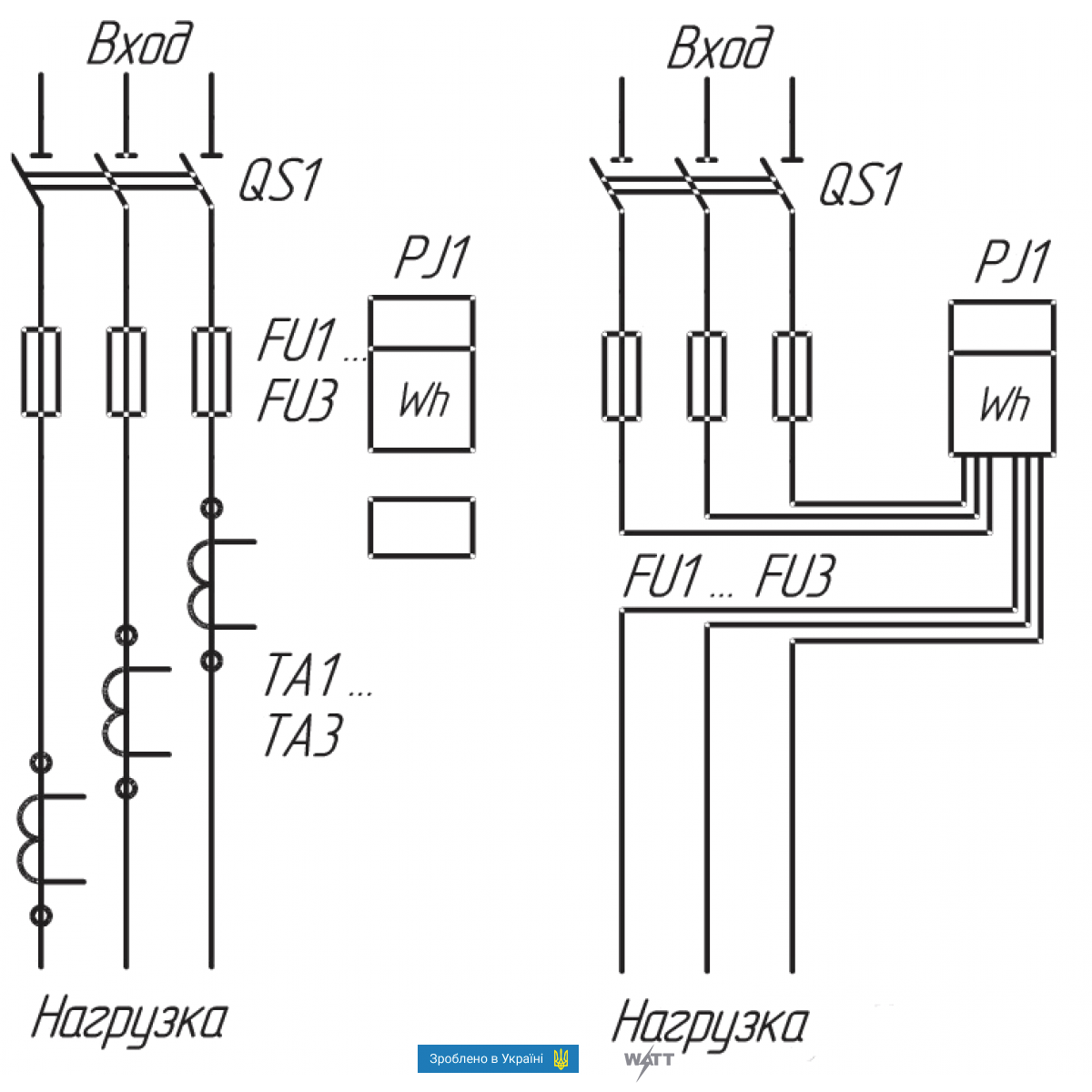

Ящики изготавливаются навесного исполнения. Ящик состоит из оболочки бескаркасной конструкции. На крышке и дне оболочки предусмотрены съемные люки. Внутрь оболочки устройств устанавливается панель (рама) с комплектующим оборудованием. В ящиках со степенью защиты оболочки IP54 дверь, нижний и верхний съемный люк уплотнены резиновым шнуром. Конструкция оболочки обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации. Дверь запирается замком. Для безопасной установки и замены счетчика установлен рубильник, при отключении которого происходит одновременное снятие напряжения со всех фаз. В ящиках установлена испытательная колодка типа КИ, которая обеспечивает закорачивание вторичных цепей трансформаторов тока (ТА1...ТА3), отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика без отсоединения проводов и кабелей. Конструкция коробки КИ обеспечивает Конструкция коробки КИ обеспечивает возможность ее опломбирования.
По требованию заказчика на вводах устройства могут быть установлены ограничители перенапряжения класса В.
Монтаж ящиков универсален и осуществляется как с помощью крепежных кронштейнов так и с помощью анкеров, укрепляемых через отверстия в задней стенке (в потай).
Номинальное напряжение переменного тока 380В, 50Гц.
Номинальный ток - до 400 А.
Высота над уровнем моря до 2000 м.
Климатическое исполнение и категория размещения У3.1, УХЛ4 по ГОСТ 15150-69 и ГОСТ 15543.1-89. Степень защиты оболочки при закрытой двери - IP21, IP54 по ГОСТ 14254-96. Номинальный ток устройств снижается на 15% при степени защиты оболочки устройств IP54.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Особые условия эксплуатации - по согласованию с заказчиком.
Группа условий эксплуатации в части воздействий механических факторов внешней среды М2 по ГОСТ 17516.1-90.
Рабочее положение - вертикальное. Допускается отклонение от рабочего положения не более 5°.
Требования безопасности соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 22789-94, а также требованиям "ПУЭ", "Правил технической эксплуатации электроустановок потребителя", утвержденных Минэнерго.
Требования пожарной безопасности соответствуют ГОСТ 12.1.004-85.
Формулировка заказа
При заказе ящиков и в документации других изделий необходимо указать:
1. Типоисполнение ящика в соответствии со структурой условного обозначения;
2. Номинальный ток ящика;
3. Номинальный ток трансформаторов тока. Если в заказе не указана номинальная сила трансформаторов тока, то ящик комплектуется трансформаторами тока по номинальному току ящиков;
4. Номинальную силу тока плавких вставок предохранителей;
5. Количество и место установки сальниковых вводов для ящиков со степенью защиты IP54. Если в заказе не оговорено количество и место установки сальниковых вводов, то ящик поставляется без них;
6. При наличии распределения необходимо указать количество и номинальные токи тепловых расцепителей отходящих автоматических выключателей или количество и номинальные силы токов плавких вставок предохранителей на отходящих линиях;
7. Особые требования;
8. Обозначение технических условий. Пример:
"Ящик ЯУР-400-21У3.1, номинальная сила тока плавкой вставки предохранителей 320А, рубильник РБ4, 400А, ТУ У 24254314.001-97".
Комплект поставки
В комплект поставки ЯУР входят:
1. Ящик;
2. Ключ для замка двери - 1 шт.;
3. Эксплуатационные документы: "Техническое описание и инструкция по эксплуатации на ящики учета с рубильником серии ЯУР" - 1 экз.;
4. Счетчик электрической энергии. Счетчик и трансформаторы тока поставляются с заводской поверкой.
| Характеристики | |
| Ед. измерения | шт |
| Макс. коэффициент трансформации | 100/5 |
| Номинальное напряжение, В | 380 |
| Номтоквваппарата | 100 |
| Тип предохранителей | ППН-33 |
| ТУ | У 31.2-33120999.001-2005 |
| Частота, Гц | 50 |
| Вес | 35,00 |
| Степень защиты по ГОСТ 1425480 | IP21; IP54 |
| Климатическое исполнение по ГОСТ 1515069 | У3.1 |
| Покрытие | полимерное порошковое покрытие |
| Гарантия, мес | 12 |
